法蘭鍛鋼閘閥 Z41N
- 產 地：上海
- 型 號：Z41
- 公稱壓力：150lb~1500lb
- 公稱通徑：1/2
- 適用介質：水、蒸汽、油品、酸、尿素等
- 適用溫度：≤425℃
一、產品概述
法蘭鍛鋼閘閥 Z41N適用于 Class150~1500，工作溫度 -29～425℃(碳鋼)或 -29～500℃(不銹鋼)的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。鍛鋼閘閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。閥門有三種閥蓋設計形式：第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，對焊閘閥?？蛻粲刑厥庖髸r(shí)也可采用合焊透連接。第三種是壓力自緊式閥蓋, 其閥體與閥蓋用螺紋連接,內壓自密封環密封.
1. 產品設計制造按API標準，密封可靠，性能優良、能與進口設備配套使用。
2. 600Lb以上閘板與閥座密封采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長
3. 閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4. 采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
5. 閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6. 1500LB 中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高，可靠性高。
7. 倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
二、主要技術規范
設計規范
JB/T 7746、API602
結構長度
JB/T 7746、工廠規范
承插口/螺紋
JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗
JB/T 9092、API598
壓力-溫度
GB/T 9131、ANSI B16.34
產品標識
GB/T 12220、MSS SP25
供貨規范
JB/T 7928
三、主要性能規范
試驗項目
強度試驗
密封試驗
氣密封試驗
適用溫度(℃)
適用介質
1.6
2.4
1.73
0.6
≤425
水、蒸汽、油品
2.5
3.8
2.75
4.0
6.0
4.4
6.4
9.6
7.04
10.0
15.0
11.0
16.0
24.0
17.6
800Lb
21.0
15.4
≤200

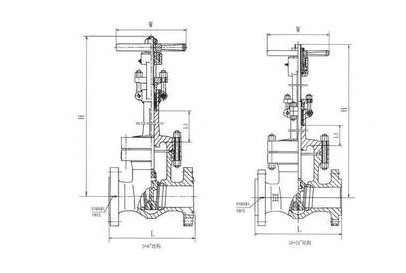

四、主要外形與連接尺寸
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
